☉ 模塊化的設計
KXRM6采用模塊化的設計方案，其基本模塊單元為負荷開關模塊、組合電器模塊及其它特殊功能模塊。這些模塊任意組合就形成了共箱式結構。在組合模塊里，任意一個功能與基本模塊內部結構大致相同。

☉ 正常使用條件

KXRM6適用于高低溫（+40℃~-40℃）、潮濕、多塵、鹽污、礦山、高海拔（l000米）等各種環境，
24小時內的短時浸水不影響使用。
注：如果更高海拔地區，請注明具體海拔高度。

☉ 產品符合標準
1.國際標準
IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694等。
2.中國標準
GB3804、GB3906、GB11022等。

☉ 主要特點
◆ KXRM6-12型充氣柜SF6氣體作為滅弧及絕緣介質。
◆ 開關柜為全密封、全絕緣結構；母線、開關及帶電部件完全封閉在不銹鋼殼體中。
◆ 腔體充以1.4bar的SF6氣體，防護等級達到，IP67：整個開關裝置完全不受外部環境條件的影響，即使在短時水浸等極端情況下也能保證開關正常運行，產品終身免維護。
◆ 開關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。
◆ 所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。
◆ 開關柜分為固定單元組合和可擴展單元組合兩類。
◆ 開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。
◆ 柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方。
◆ 開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。

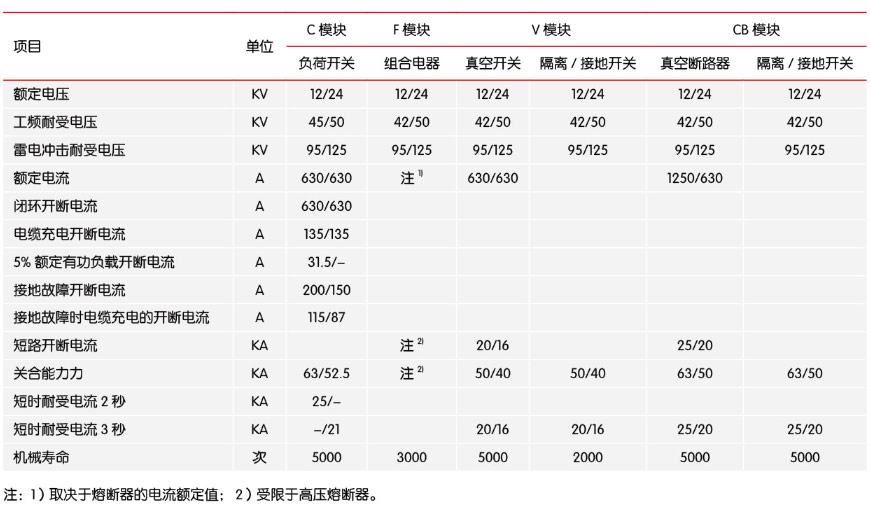

☉ 主要技術參數

KXRM6的每個模塊具有下列配置
1.D柜配置
見“不帶接地刀的電纜連接模塊”中標準配置與特性
2.C柜配置
見“負荷開關模塊”中標準配置與特性
3.F柜配置
見“真空開關模塊”中標準配置與特性

KX-RM6標準組合還提供下列配置
1.進線套管的電容性的電壓指示器
2.每個氣室安裝一個監測SF6密度的壓力表計
3.吊裝用的吊耳
4.操作手柄

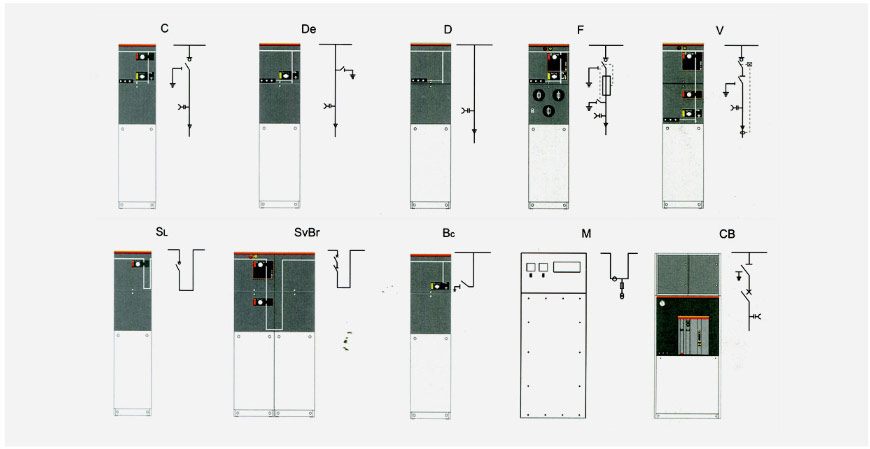

☉ KXRM6靈活擴展型
KXRM6靈活擴展型                                                                                            KXRM6靈活擴展型的重量表（這些重量沒有考慮附件）

C負荷開關模塊                                                          寬度-325mm                 1. 標準1路13kg

F負荷開關熔斷器組合電器模塊 寬度-325mm 2. 6路大約是570-800kg

D不帶接地刀的電纜連接模塊 寬度-325mm 3. 2-3路和4路類似SGFR6的重量

De帶接地刀的電纜連接模塊 寬度-325mm 4. M表計柜大約是250kg

SL母線分段開關模塊（負荷開關] 寬度-325mm

SvBr 母線分段開關模塊（真空開關] KXRM6靈活擴展型的重量表（這些重量沒有考慮附件）
Sv總是跟母線提升模塊Br在一起 寬度-650mm ● 標準1路13kg

V真空開關模塊 寬度-325mm ● 6路大約是570-800kg

M表計模塊 寬度-696mm ● 2-3路和4路類似SGFR6的重量

CB真空斷路器模塊 寬度-696mm ● M表計柜大約是250kg

Be母線接地模塊 寬度-325mm

注：單個GSFR6靈活擴展型模塊必須加擴展頭后才能使用。

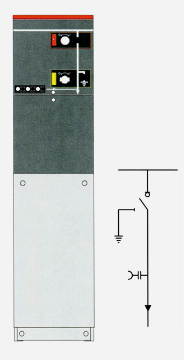

☉ 負荷開關模塊C

標準配置與特性

? 630A母線
? 三工位負荷/接地開關
? 三工位單彈簧操作機構，有兩個獨立的負荷開關和接地開關操作軸

? 負荷開關和接地開關位置指示
? 位于前部水平布置的出線套管，630A的400系列螺栓式套管

? 指示套管帶電的容性電壓指示器
? 對于所有的開關功能，都在面板上有方便的加裝掛鎖裝置

? SF6氣體壓力表（每個SF6氣箱中僅有一處）
? 接地母排
? 接地開關與電纜室前面板的聯鎖

可選配置與特性

? 預留母線擴展
? 外部母線
? 負荷開關電動操作機構DC24V/48V/110V/220V；AC 110V/220V；
? 短路及接地故障指示器
? 測量環形電流互感器及電流表

? 計量環形電流互感器及電度表
? 在電纜進線套管處可加裝避雷器或雙電纜頭
? 鑰匙互鎖
? 進線帶電接地閉鎖（當套管帶電時閉鎖接地開關）AC/DC 110V/220V
? 輔助觸點
負荷開關位置2NO+2NC、接地開關位置2NO+2NC、帶信號的壓力表1NO、帶信號觸點的滅弧器1NO。
? 二次裝置可裝設于
開關柜頂部的二次線小室、開關柜頂部的低壓箱。

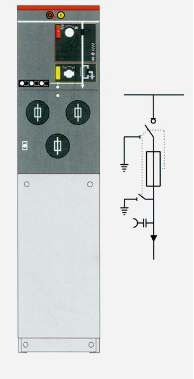

☉ 負荷開關熔斷器組合電器模塊F
標準配置與特性
? 630A母線
? 三工位的負荷關，熔斷器首端與熔斷器末端接地開關機械聯動
? 三工位彈簧操作機構，有兩個獨立的負荷開關和接地開關操作軸
? 負荷開關和接地開關位置指示

? 熔斷器筒
? 熔斷器水平放置

? 熔斷器跳閘指示
? 位于前部水平布置的出線套管，200A的200系列插入式套管

? 指示套管帶電的容性電壓指示器
? 對于所有的開關功能，都在面板上有方便的加裝掛鎖裝置
? SF6氣體壓力表（每個SF6氣箱中僅有一只）

? 接地母排
? 用于變壓器保護的熔斷器參數12KV，max 125A熔斷器、24KV，max 63A熔斷器
? 接地開關與電纜室前面板的聯鎖。

可選配置與特性。

? 預留母線擴展
? 外部母線
? 負荷開關操作用電動機24V/48V DC 110V/220V DC/AC

? 并聯跳閘線圈 24V/48V DC 110V/220V DC/AC

? 并聯合閘線圈24V/48V DC 110V/220V DC/AC

? 測量環形電流互感器及電流表
? 計量環形電流互感器及電度表
? 進線帶電接地閉鎖（當套管帶電時閉鎖接地開關）AC/DC 110V/220V
? 輔助觸點
負荷天關位置2NO+2NC、接地開關位置2NO+2NC、熔斷器熔斷1NO、帶信號的壓力表INO、帶信號觸點的滅弧器1NO。
? 二次裝置可裝設于開關柜頂部的二次線小室、開關柜頂部的低壓箱。

☉ 表計模塊M

標準配置與特性
? 12KV計量柜

? 2只電流互感器

? 2只電壓互感器
? 6只400系列套管，用于GSFR6-12靈活擴展型的外母線連接，上進上出

? 保護PT的焰斷器

? 低壓組成部分
1只帶轉換開關的電壓表、1只帶轉換開關的電流表、寬x高×深=696×1806×820mm。

可選配置與特性
? 3只電流互感器

? 3只電壓互感器
? 避雷器
? 指示開關柜帶電的容性電壓指示器
? 低壓組成部分
1只有功電度表、1只無功電度表

標準配置與特性
? 12KV 電壓互感器柜
? 2只電壓互感器
? 保護Pr的熔斷器
? 1只帶轉換開關的電壓表
? 上進/出.3只（6只1400系列套管用于GSFR6靈活擴展型的外置母線連接
? 寬×高x深=696×1806×820mm

? 下部電纜進/出線
? 寬x高x深=696×1460×820mm

可選配置與特性
? 避雷器
? 指示開關柜帶電的容性電壓指示器
? 24VDC充電器及蓄電池
? 隔離開關

標準配置與特性
? 24KV計量柜
? 上進/出，6只400系列套管用于GSR6靈活擴展型的外置母線連接

? 3只電壓互感器

? 3只電流互感器

? 保護PT的熔斷器
? 1只帶轉換開關的電壓表
? 1只帶轉換開關的電流表
8.寬x高x深=900×2080×1020mm可選配置與特性
? 避雷器
? 指示開關柜帶電的容性電壓指示器
? 1只有功電度個91只無功電度個
? 如有其他需求，請與科迅電氣有限公司聯系

☉ 真空斷路器模塊CB

標準配置與特性 可選配置與特性
? 11250A/630A的母線 ?進線電纜處加裝避雷器
? 1250A/630A的線路保護用真空斷路器 ?電流傳感器
? 真空斷路器VD4X0電動操作10VDC ?電壓傳感器

? 真空斷路器上部三工位隔離/接地開關UXO電動操作

? 保護與控制單元REF542plus（帶保護CT）

? 分勵脫扣線圈 110V/220V DC

? 合閘線圈110V/220VDC

? 位于前部水平布置的出線套管1250A/630A的400系列螺栓式套管

? 指示套管帶電的容性電壓指示器1250A/630A的預留母線擴展
? SF6氣體壓力表（每個SF6氣箱中僅有一處）
? 寬x高x深=696×1806×781mm

? 合分順序：0-0.3s-CO-180s-cO

? 氣體壓力傳感器

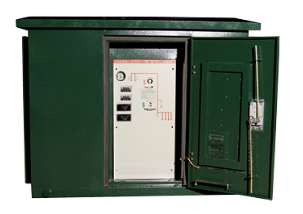

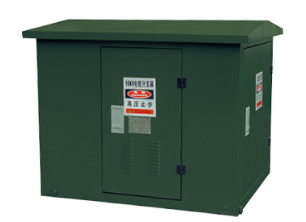

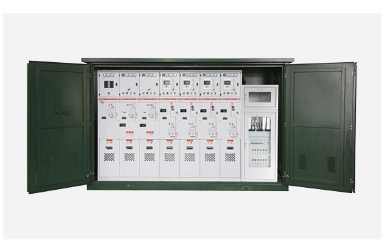

☉ 戶外開閉所
戶外開閉所特點
? 戶外開閉所由SF6氣體絕緣的開關柜KXRM6單元組合型和KXRM6靈活擴展型與箱體構成。
? 箱體材料全部采用表面噴塑的覆鋁鋅鋼板，厚度不小于1.5mm，具有強的抗腐蝕能力；箱體零件均為鈑金構件，相互之間為鉚接或螺栓連接而不采用易變形的焊接重量輕，美觀大方。
? 箱體表面無緊固件可供拆卸，防盜性好；箱體具有P33的防護等級，防雨性能好。
? 頂蓋為空氣夾層式雙層結構，并設有通風口；進風口設在箱體面板處，并有可拆卸的防塵過濾網；出風口設置在箱體頂部，并隱藏于房檐下面；形成自下而上的空氣對流，使箱體具有良好的隔熱與通風效果；頂蓋有3度的排水傾角。
? 箱體有電纜進線口的密封式地板，防止電纜溝內的潮氣進入箱體。
? 門及吊耳處以密封條密封；門鎖為防雨式結構，門開啟時有限位拉鉤使門便于固定。
? 箱體內開關為SF6全密封結構，不需加熱器，無凝露問題。
? 下表中尺寸的箱體開關柜于工廠安裝在箱體內；有運輸用固定吊耳使運輸中不位移；現場只需將箱體吊到所需位置，使安裝簡單。箱體體積小，占地面積少，不遮擋視線。
箱體顏色的可選擇為：
①RAL 7024（門框）RAL7032（門板）   ②RAL7032         ③RAL6005
? 選擇其它顏色，請事先與我公司聯系！

戶外開閉所尺寸
? 我公司提供以下標準的戶外開關站：
LxWxH=1350×1000×165012150）mm 適用于三組以下柜組合

LxWxH=1700×1000×1650（2150）mm 適用于四組柜組合

LxWxH=2000×1000×1650（2150）mm 適用于五組柜組合

L×WxH=2300×1000×1650（2150）mm 適用于六組柜組合

LxWxH=2300×1350×2050mm 適用于計量柜+四組柜組合

LxWxH=2700×1350×2050mm 適用于四組柜+計量柜+兩組柜組合

LxWxH=3000×1854×2150mm 帶戶內走廊，可任意配置

LxWxH=3500×1854×2150mm 帶戶內走廊，可任意配置

LxWxH=4000×1854×2150mm 帶戶內走廊，可任意配置

LxWxH=4500×1854×2150mm 帶戶內走廊，可任意配置

有關詳細的戶外開關資料，請參考戶外開關站說明書。用戶如需要其它尺寸戶外開關站，請與我公司聯系。

☉ 變壓器、線路保護
KX-RM6單元組合型
KXRM6單元組合型提供了兩種變壓器保護方式，負荷開關熔斷器組合電器和具有繼電器保護的斷路器。
使用負荷開關熔斷器組合電器模塊
1.變壓器保護為限流高壓熔斷器與負荷開關的組合。熔斷器室將安裝在一個位于單元前部獨立的有閉鎖的外殼后面。負荷開關使用彈簧儲能機構，該機構可同由熔斷器撞針?biāo)|發。
2.為了便于熔斷器的更換，可以使用操作手柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構前置，保證了整個系統的防水性能。

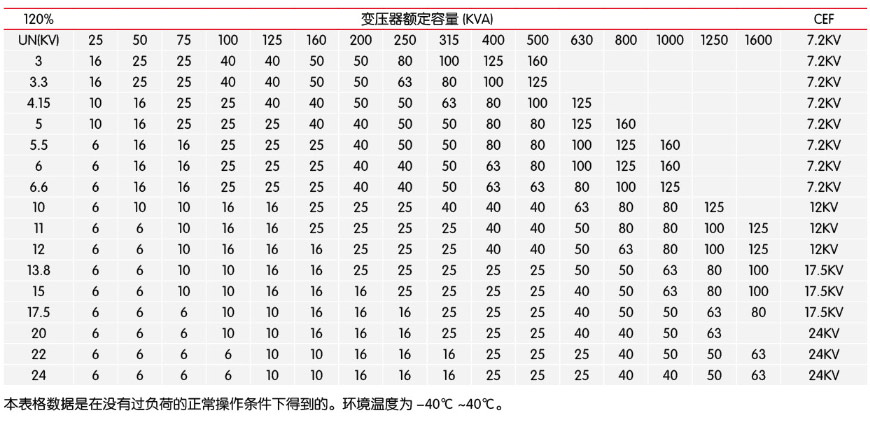

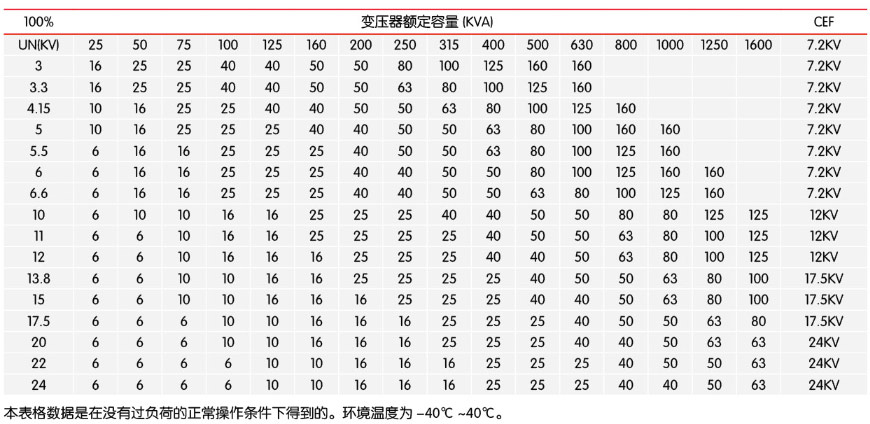

熔斷器、變壓器對照表

☉ 可選附件
附件
1.輔助接點
在所有的負荷開關和斷路器上都可配備2NO+2NC指示開關位置。一個并聯脫扣線圈（AC或DC）可以安裝到變壓器開關、斷路器上，低壓控制部件位于前面板后面。

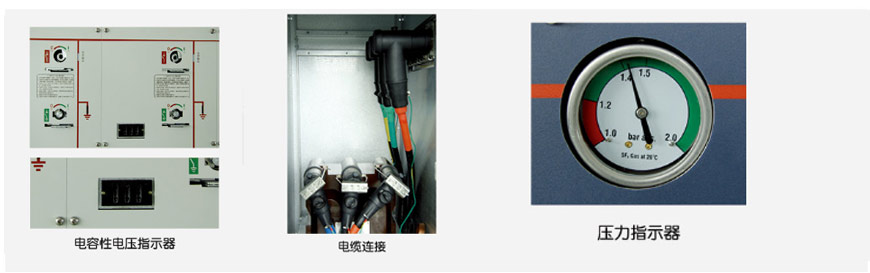

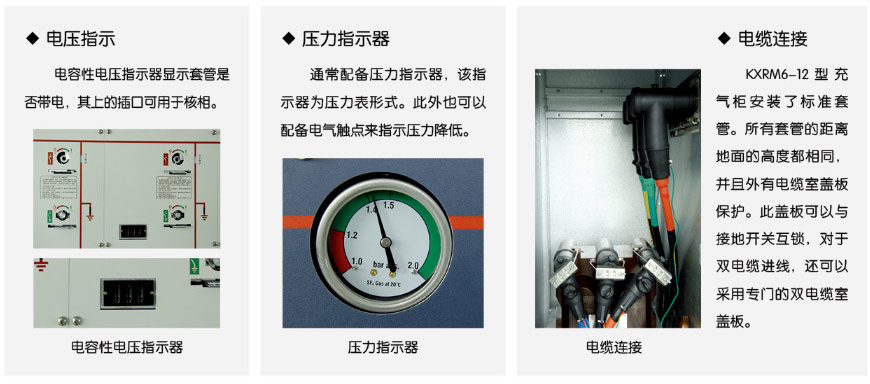

2.電壓指示
電容性電壓指示器顯示套管是否帶電，其上的插口可用于核相。
3.短路、接地故障指示器
為了便于故障定位，電纜開關模塊可以裝備短路、接地故障指示器，進行簡單的故障檢測。

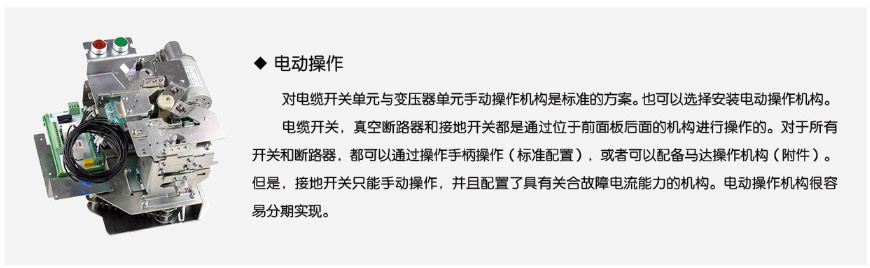

4.電動操作
對電纜開關單元與變壓器單元手動操作機構是標準的方案。也可以選擇安裝電動操作機構。
電纜開關，真空斷路器和接地開關都是通過位于前面板后面的機構進行操作的。對于所有開關和斷路器，都可以通過操作手柄操作（標準配置），或者可以配備馬達操作機構（附件]。但是，接地開關只能手動操作，并且配置了具有關合故障電流能力的機構。
電動操作機構很容易分期實現。
5.電纜連接
安裝了符合DIN47636的標準套管。所有套管的距離地面的高度都相同，并且處有電纜室蓋板保護。些蓋板可以與接地開關互鎖，對于雙電纜進線，還可以采用專門的雙電纜室蓋板。
6.壓力指示器
通常配備壓力指示器，該指示器為壓力表形成。
此外也可以配備電氣觸點來指示壓力降低。
7.鑰匙鎖
可以安裝用于斷路器，負荷開關以及接地開關的鑰匙鎖。
可以配備鎖連鎖半遮置，適用于斷路器，負荷開關和接地開關。
8.滅弧器
所有環網單元均可以安裝滅弧器，當內部出現燃弧時，滅弧器自動關合于進線套管上，包括D，De和V模塊，所有電纜模塊上都可以配置一個滅弧器。他們必須和單元一起訂貨而不能再更改。
滅弧器的動作可以通過這種方法指示出來，將SF6柜中的電氣觸點連線到前部面板后的接線端子上。

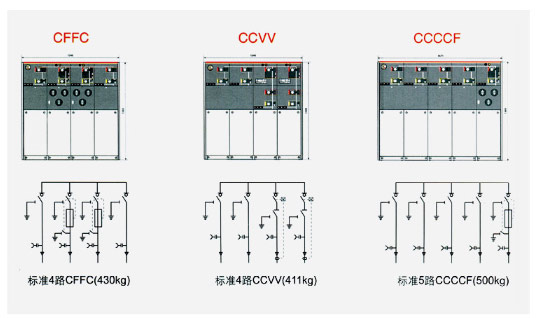

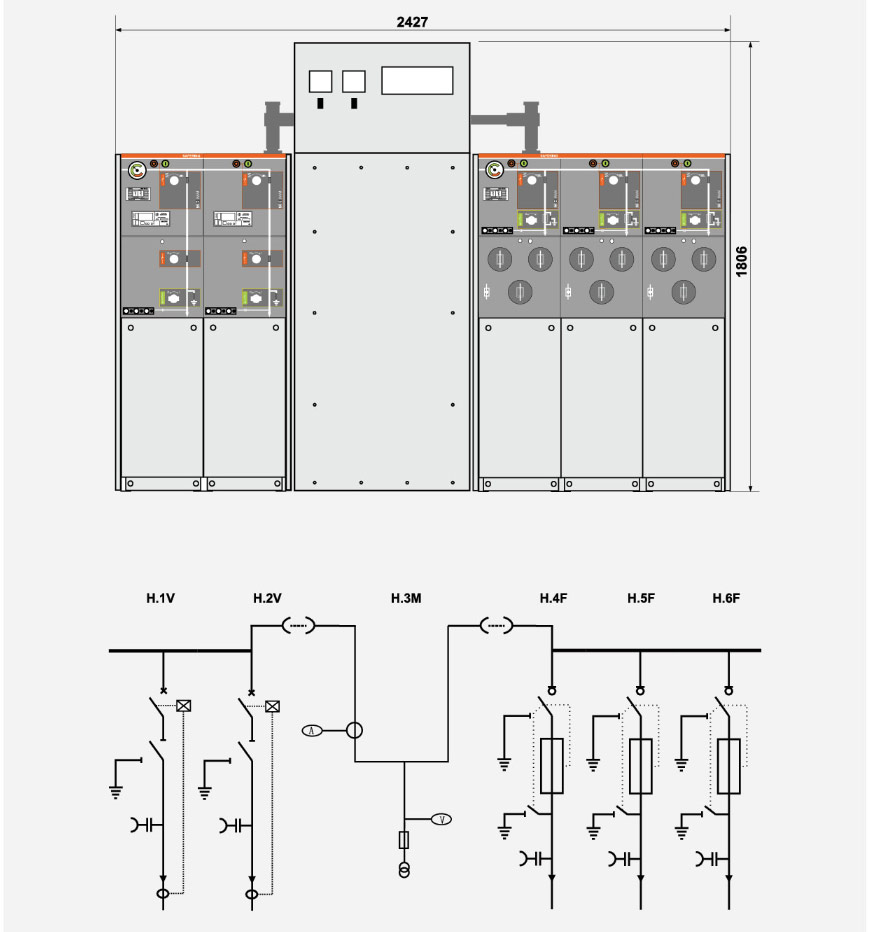

☉ 方案說明

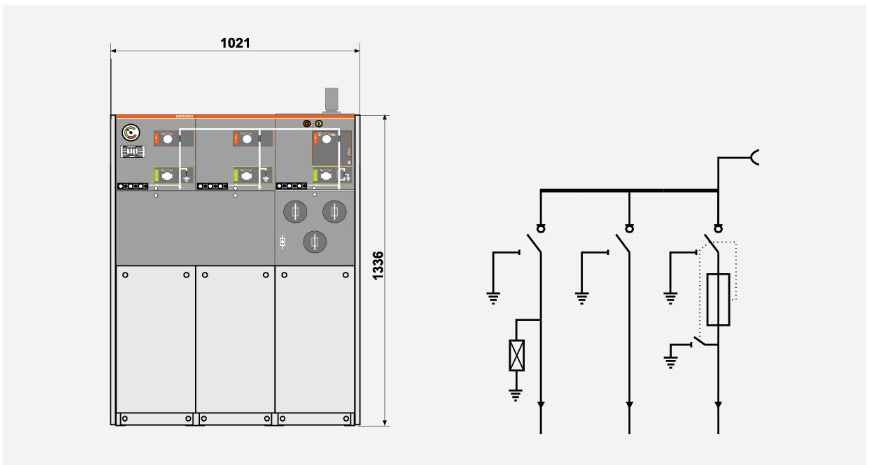

◆方案一SA+CCF+
·母線安裝避雷器且予留擴展。
注：開關單元數不小于3。

方案二CCF+
·進線安裝避雷器且予留擴展。

◆方案四 W+M+FFF
·高壓側計算

☉ 附件
·輔助接點
在所有的負荷開關和斷路器上都可配備2NO+2NC指示開關位置。一個并聯脫扣線圈（AC或DC）可以安裝到變壓器開關/斷路器上。
低壓控制部件位于前面板后面。

☉ 附件
◆ 滅弧器
所有KXRM6-12型充氣式環網單元均可以安裝滅弧器，當內部出現燃弧時，滅弧器自動關合于進線套管上，KXRM6-12型充氣式開關和包括D、De和V模塊的KXRM6-12型充氣式開關柜的所有電纜模塊上都可以配置一個滅弧器。他們必須和單元一起訂貨而不能再更改。
滅弧器的動作可以通過這種方法指示出來將SF6柜中的電氣觸點連線到前部面板后的接線端子上。

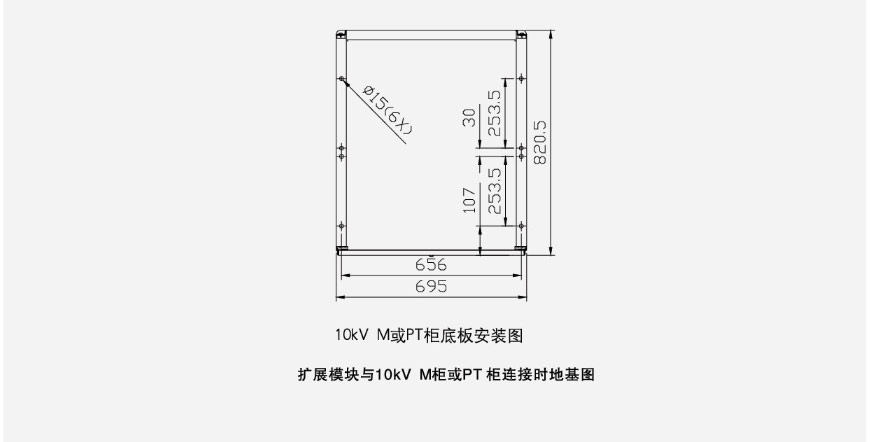

◆ 底座
KXRM6-12型充氣式開關柜可以安裝在單獨的底座上。該底座的設計在兩端和后面都預留了電纜入口。兩種不同的高度分別為272mm和450mm可供選擇。

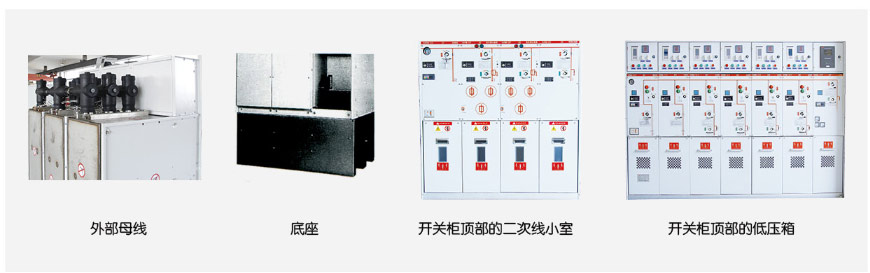

☉ 標準配置與特性
1.外部母線
    可以配備外部母線
2.底座
    可以安裝在單獨的底座上。該底座的設計在兩端和后面都預留了電纜入口。
    兩種不同的高度分別為272mm+450mm可供選擇。

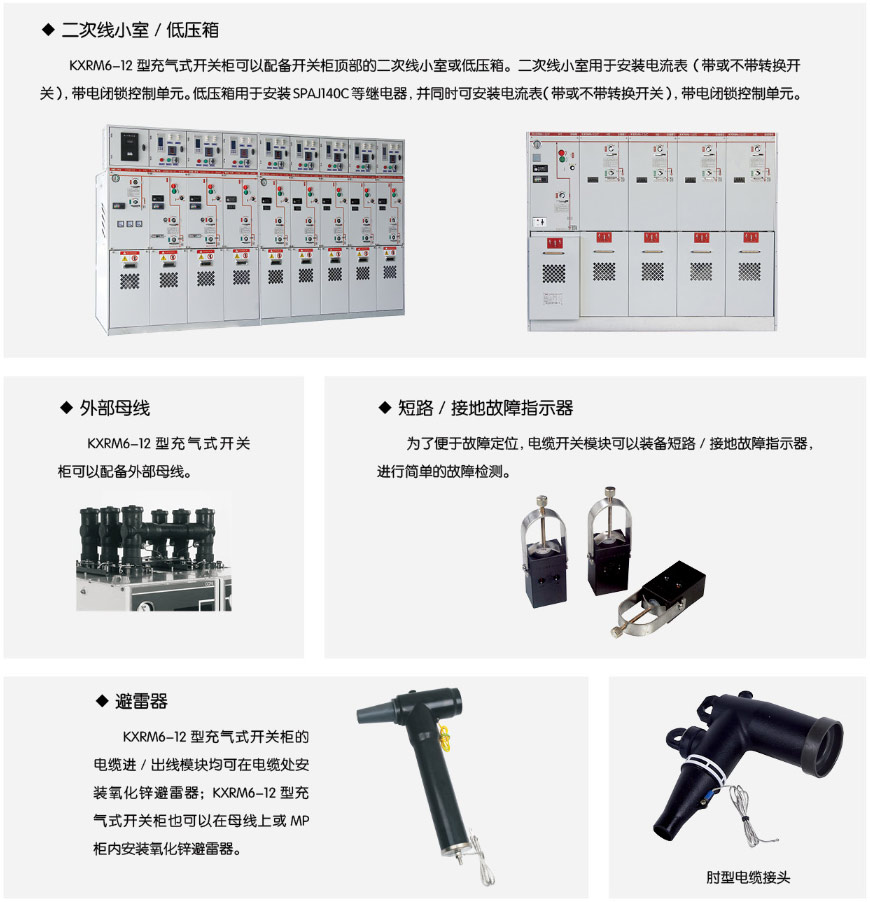

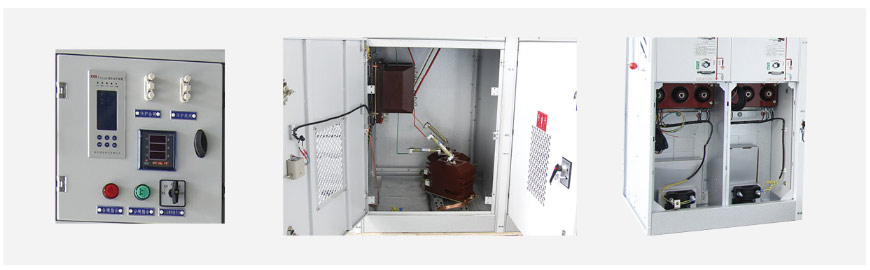

3.二次線小室、低壓箱
    可以配備開關柜頂部的二次線小室或低壓箱。二次線小室用于安裝電流表（帶或不帶轉換開關]，帶電閉鎖控制單元。低壓箱用于安裝SPAJ140C、REF 等繼電器，并同時可安裝電流表（帶或不帶轉換開關），帶電閉鎖控制單元。
4.避雷器
    電纜進/出線模塊均可在電纜處安裝避雷器，也可以在母線上或M柜內安裝避雷器。

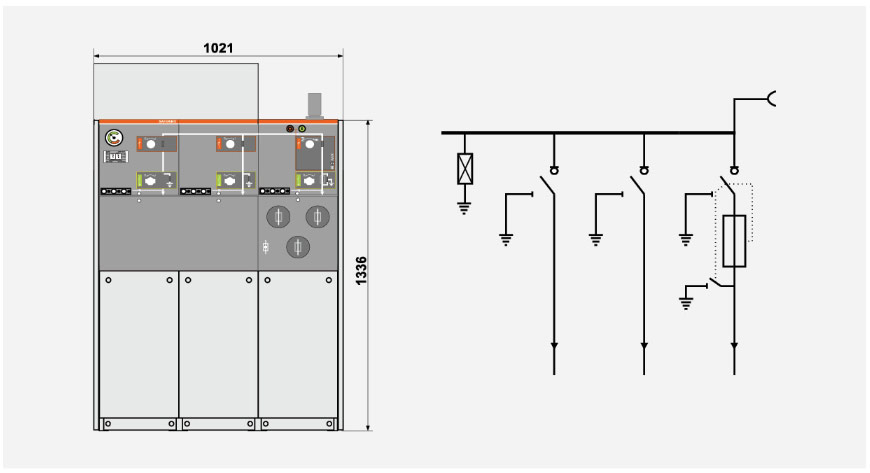

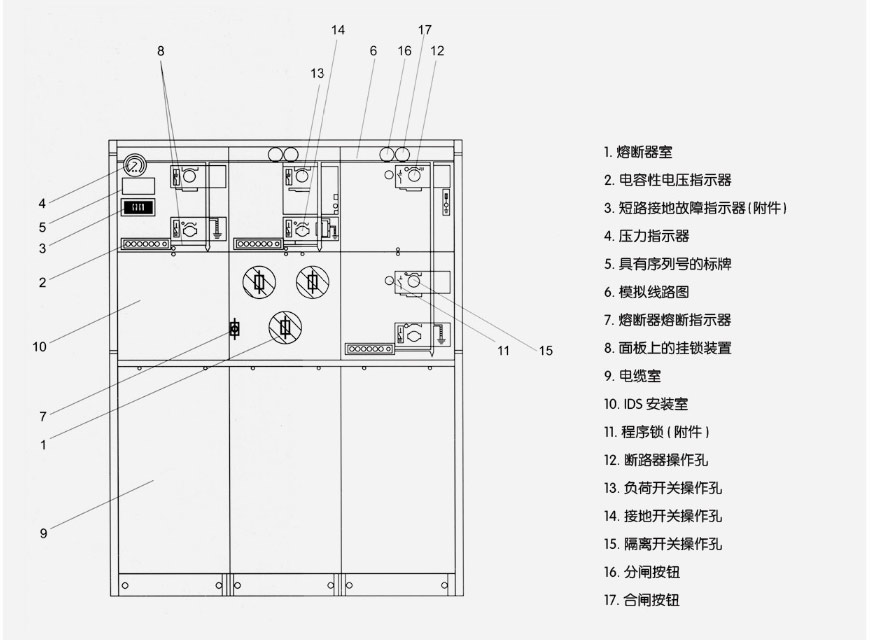

☉ KXRM6開關柜結構圖

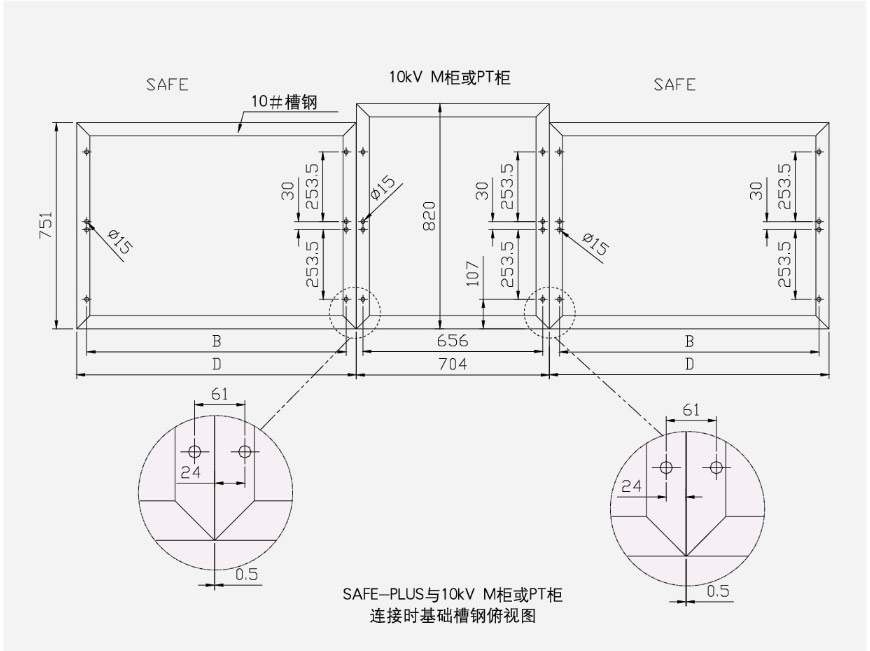

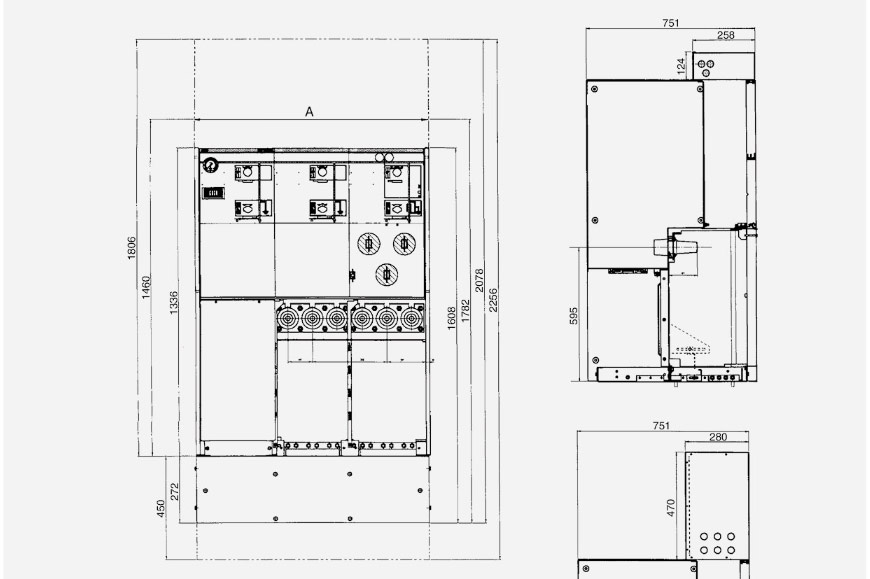

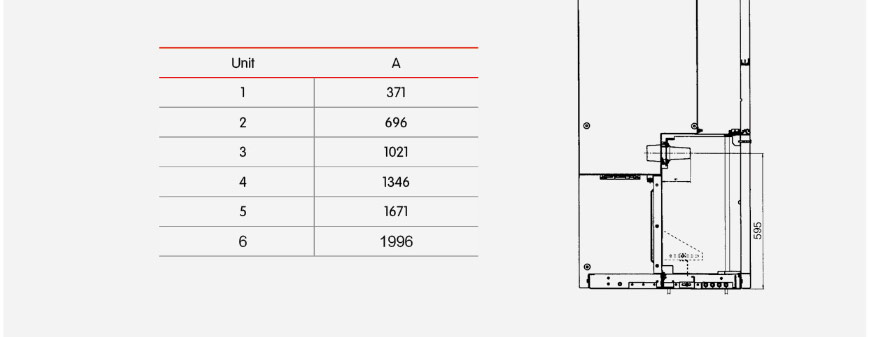

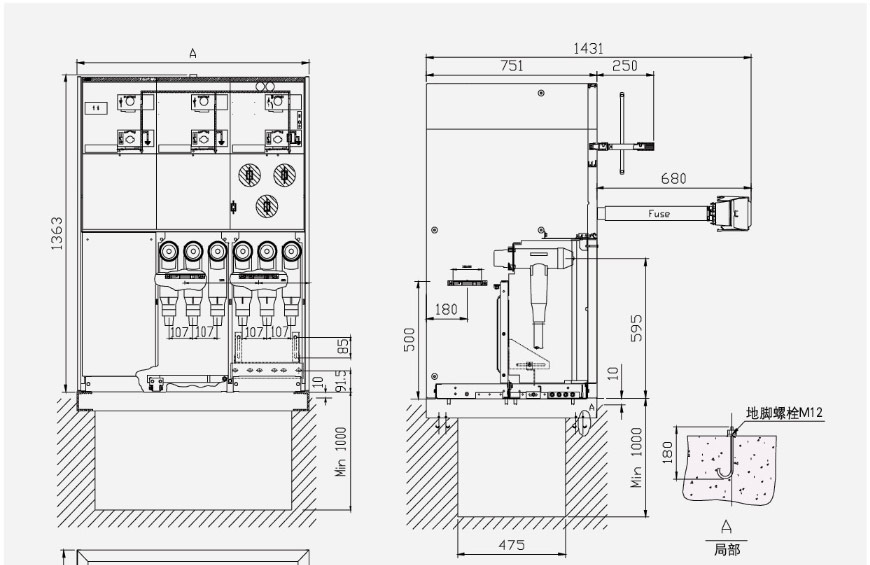

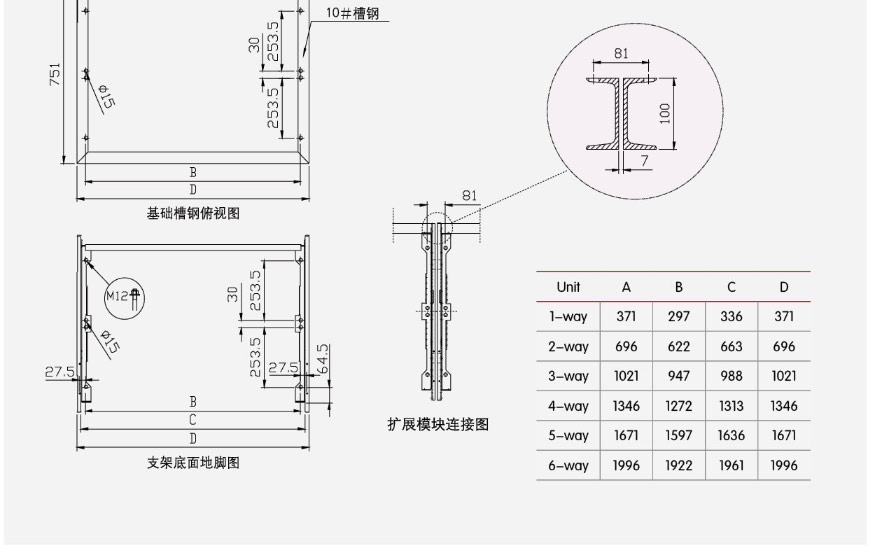

☉ KXRM6-12型開關柜結構及尺寸

☉ KXRM6-12型開關柜結構及尺寸

☉ KXRM6-12型開關柜結構及尺寸
